RV Camper, Yacht Marine və Off-Grid Batareya Sistemi üçün 12/24V 40A MPPT Günəş Şarj Tənzimləyicisi
Məhsul təsviri
MPPT günəş enerjisi nəzarətçisi günəş panellərindən batareyanın doldurulmasını idarə edir. Daxili MPPT maksimum güc nöqtəsi izləmə modulu günəş panellərinin çıxış gərginliyini real vaxt rejimində aşkarlaya və optimal gərginlik və cərəyan (VI) dəyərlərini izləyə bilər ki, bu da sistemin batareyanı maksimum güc çıxışında doldurmasına imkan verir.
Günəş fotovoltaik sistemlərində istifadə edilən bu cihaz, günəş panellərinin, batareyaların və yüklərin işini əlaqələndirir və batareyaları həddindən artıq yükləmə və boşalmadan qoruyur.
- Qabaqcıl ikili pik və ya çox pik izləmə texnologiyası, panel kölgələndikdə və ya panelin bir hissəsi zədələndikdə, IV əyrisi çoxlu piklərə çevriləcək və nəzarətçi yenə də maksimum güc nöqtəsini dəqiq izləyə bilər.
- Ənənəvi PWM doldurma səmərəliliyindən təxminən 20% yüksək olan daxili maksimum güc izləmə alqoritmi, fotovoltaik sistemlərin enerji istifadə səmərəliliyini əhəmiyyətli dərəcədə artıra bilər.
- 99.9%-ə qədər MPPT izləmə dərəcəsi.
- Dəstəkləyici gel batareyaları, möhürlənmiş batareyalar, açıq batareyalar, litium batareyaları və s.
- Cərəyan limiti ilə doldurma rejimi. Panelin gücü həddindən artıq yükləndikdə və doldurma cərəyanı nominal cərəyandan çox olduqda, nəzarətçi avtomatik olaraq doldurma gücünü azaldır ki, onu nominal doldurma cərəyanında işlətsin.
- Batareya gərginliyinin avtomatik identifikasiyasını dəstəkləyin.
- LED nasazlıq göstəricisi, LCD anormal məlumat göstəricisi, istifadəçinin sistem nasazlığını müəyyən etməsi üçün əlverişlidir.
- LCD ekran cihazın işlək məlumatlarını və vəziyyətini göstərir və nəzarətçi parametrlərinin dəyişdirilməsini dəstəkləyir.
- Müxtəlif hallarda rabitə ehtiyaclarını ödəmək üçün standart MODEBUS protokolu.
- Günəş enerjisi ilə doldurulmasını və batareya saxlanmasını real vaxt rejimində izləmək üçün xarici Bluetooth, mobil telefon tətbiqi bağlantısı.
Məhsul Parametrləri
(Qeyd: * n Sistem gərginliyi 12 v olduqda, n = 1; Sistem gərginliyi 24V olduqda, n = 2)
| Parametr adı | Parametr |
| Model | GS-M2440N |
| Sistem gərginliyi | 12V/24V Avtomatik (FLD/GEL/SLD) Təlimatı (Li/İstifadəçi) |
| Yüksüz itki | 12mA(12V), 10mA(24V) |
| Maksimum günəş giriş gərginliyi | |
| Nominal şarj cərəyanı | 40A |
| Fotovoltaik sistemin maksimum giriş gücü | 600W/12V 1200W/24V |
| Optik idarə olunan gərginlik | 5V*n |
| İşıqla idarə olunan vaxt | 10s |
| Nominal boşalma cərəyanı | 40A |
| İşləmə temperaturu | -35ºC ~ +45ºC |
| Mühafizə sinfi | IP32 |
| Çəki | 2.0 kq |
| Ünsiyyət rejimi | RS485 (Modbus) |
| Hündürlük | ≤ 3000 m |
| Ölçü | 245*180*82.5 mm |
| Batareya növü | FLD | HÜCƏYƏ | GEL (Varsayılan) | İSTİFADƏÇİ (konfiqurasiya edilə bilər) | O (konfiqurasiya edilə bilər) |
| Bərabərləşdirmə şarj gərginliyi | 14.8V*n | 14.6V*n | —— | Defolt:GEL | —— |
| Gücləndirin şarj gərginliyi | 14.6V*n | 14.4V*n | 14.2V*n | Defolt:GEL | Standart 14.2V*n |
| Üzən şarj gərginliyi | 13.8V*n | 13.8V*n | 13.8V*n | Defolt:GEL | —— |
| Artırın şarj geri dönmə gərginliyi | 13.2V*n | 13.2V*n | 13.2V*n | Defolt:GEL | —— |
| Həddindən artıq boşalma geri dönüş gərginliyi | 12.6V*n | 12.6V*n | 12.6V*n | Defolt:GEL | —— |
| Həddindən artıq boşalma gərginlik | 11.1V*n | 12.6V*n | 12.6V*n | Defolt:GEL | Standart 11.1V*n |
| Temperatur kompensasiya əmsal | -3mV/2V/℃ | -3mV/2V/℃ | -3mV/2V/℃ | Defolt:GEL | —— |
Sxematik diaqram

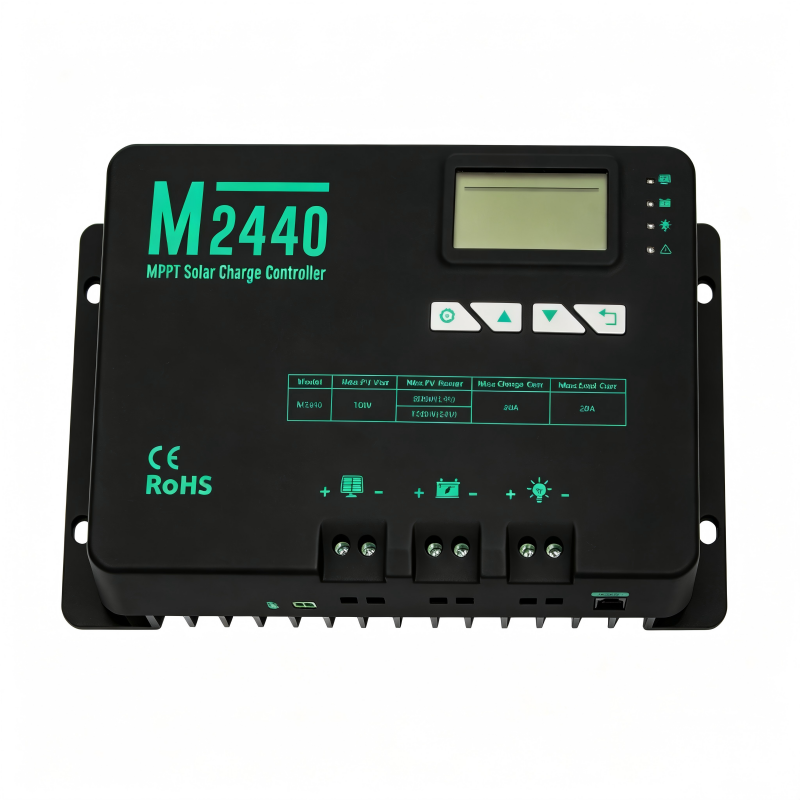

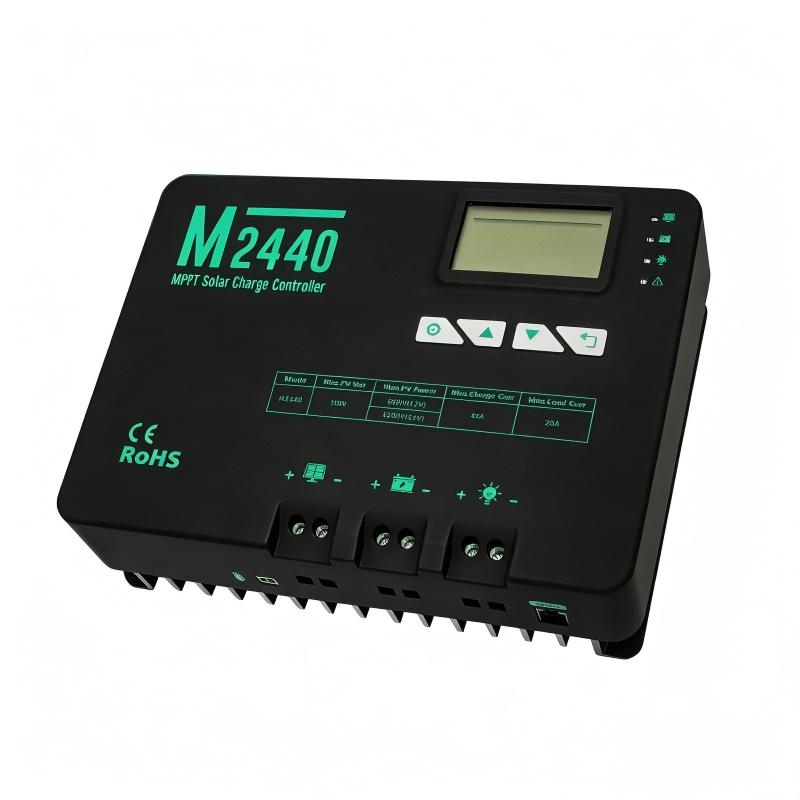

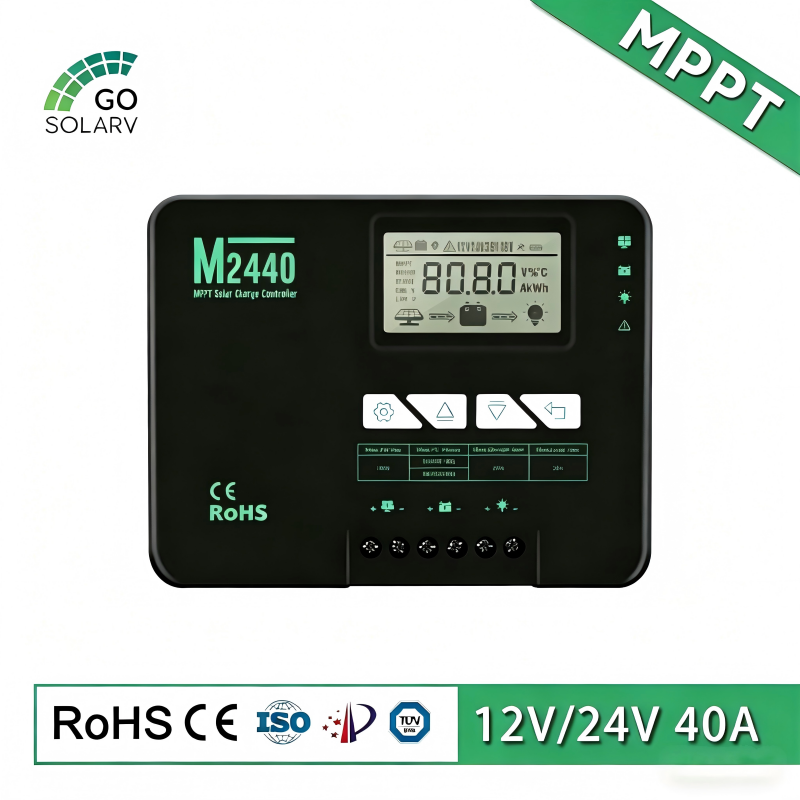

Məhsul Göstərisi
Müvafiq Məlumat
PWM və MPPT kontrollerləri arasında əsas performansda əhəmiyyətli fərqlər mövcuddur. Çevrilmə səmərəliliyi baxımından PWM kontrollerləri 70%-80% arasında dəyişir, MPPT kontrollerləri isə 95%-99%-ə çata bilər və mürəkkəb işıqlandırma şəraitində enerji istehsalını 15%-30% artıra bilər. Tətbiq olunan ssenarilər baxımından PWM kiçik güc sistemləri (
